Esitlus

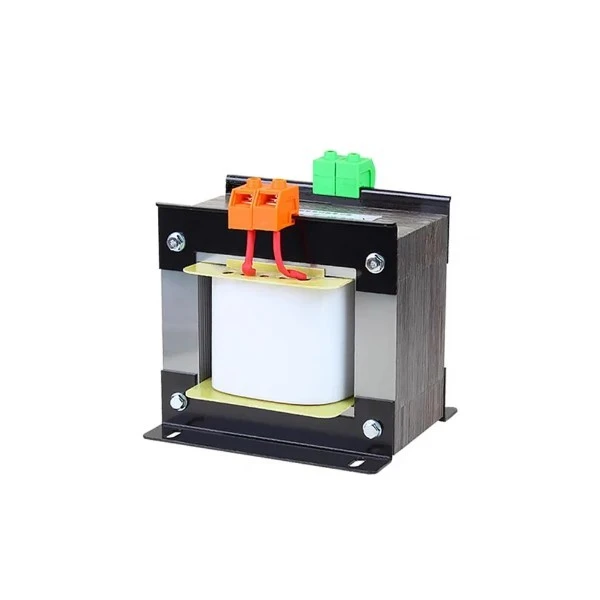

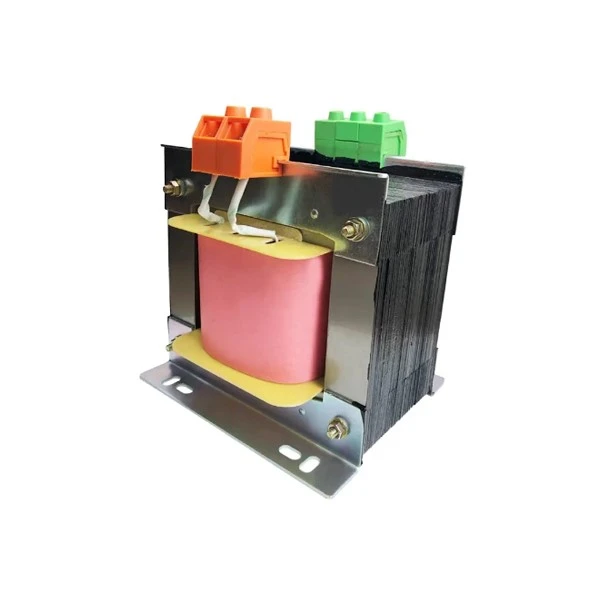

Madalpinge elektritoitetrafo, mida kasutatakse peamiselt vahelduvvoolu 50 Hz (või 60 Hz), pinge 1000 V ja järgmiste vooluahelate jaoks, nimikoormuses võib olla pidev pikaajaline töö. Tavaliselt kasutatakse tööpinkides, mehaanilistes seadmetes elektrilise juhtvalgustuse ja indikaatorvõimsusena.
Peamine rakendus
Pingeteisendus, voolu muundamine, impedantsi teisendus, isoleerimine, pinge stabiliseerimine (magnetilise küllastustrafo) jne.
Funktsioonid
- Lihtne juurdepääs õigele pingele; sekundaarset on rangelt keelatud maandada.
- Häirevastane.
Toote omadused
- Väike maht
- Ohutu ja töökindel juhtmestik
- Kõrge kaitsetase
- Hea esitus
Diagramm
Tüübi spetsifikatsioon
|
Tüüp |
Mõõtmed (mm) |
Paigaldusmõõtmed (mm) |
|||
|
L |
W |
H |
W |
D |
|
|
BK-25VA |
78 |
65 |
90 |
56 |
50 |
|
BK-50VA |
84 |
74 |
98 |
64 |
60 |
|
BK-100VA |
96 |
85 |
105 |
85 |
65 |
|
BK-150VA |
102 |
85 |
108 |
76 |
71 |
|
BK-200VA |
102 |
92 |
108 |
76 |
77 |
|
BK-250VA |
114 |
101 |
140 |
90 |
85 |
|
BK-300VA |
114 |
106 |
140 |
90 |
90 |
|
BK-400VA |
132 |
108 |
165 |
102 |
90 |
|
BK-500VA |
132 |
120 |
165 |
102 |
102 |
|
BK-1KVA |
150 |
140 |
170 |
120 |
115 |
|
BK-1.5KVA |
150 |
160 |
170 |
120 |
130 |
|
BK-2KVA |
180 |
180 |
195 |
130 |
140 |
|
BK-3KVA |
192 |
190 |
200 |
140 |
155 |
|
BK-5KVA |
230 |
210 |
270 |
170 |
160 |
|
Tüüp |
Mõõtmed (mm) |
Paigaldusmõõtmed (mm) |
|||
|
L |
W |
H |
W |
D |
|
|
JBK-63VA |
78 |
65 |
85 |
56 |
53 |
|
JBK-100VA |
84 |
84 |
95 |
64 |
70 |
|
JBK-160VA |
96 |
92 |
110 |
85 |
75 |
|
JBK-250VA |
96 |
104 |
110 |
85 |
87 |
|
JBK-400VA |
120 |
100 |
130 |
90 |
85 |
|
JBK-630VA |
150 |
108 |
170 |
122 |
90 |
|
JBK-800VA |
150 |
130 |
170 |
120 |
105 |
|
JBK-1KVA |
150 |
135 |
170 |
122 |
105 |
|
JBK-1.7KVA |
168 |
160 |
185 |
130 |
108 |
|
JBK-2KVA |
168 |
170 |
195 |
170 |
145 |
|
JBK-5KVA |
228 |
205 |
260 |
170 |
145 |
Ohutusnõue
- Isolatsioonitakistus külmas olekus ei tohiks olla väiksem kui 10 MΩ; juhttrafo isolatsioonitakistus kuumas ja niiskes olekus ei tohiks olla väiksem kui 2 MΩ.
- Elektriisolatsiooni tugevus peaks taluma vahelduvvoolu 50 Hz, 2,000 V sinusoidse vahelduvvoolu pingetaluvuse katset, aeg 1min ilma rikketa või välgatusnähtuseta.
- Lekkevool ei tohi ületada 3 mA
- Mähise piirtemperatuuri tõus (E-klassi isolatsioon) ei tohi ületada 75 K (takistusmeetod); südamiku temperatuuri piirav tõus (E-klassi isolatsioon) ei tohi ületada 55 K (pooljuhttermomeetri meetod).
- Maanduseks peab olema spetsiaalne klemm, mis on tähistatud maanduse sümboliga.
Toote sertifitseerimine
Pakendamine ja transport
